Guide véhicule · Camions
Éclairage LED professionnel pour camions MAN.
Les TGL, TGM, TGS et TGX de MAN partagent une architecture électrique 24V, bus CAN FMS-ready et câblage tolérant load-dump. Monter des feux LED après-vente sur ces plateformes est simple — à condition que les feux soient ECE R10 pour la CEM et que les circuits driver et DRL soient câblés sur le bon groupe de fusibles. Cette page couvre ce qui se monte où, quelles homologations vérifier, et les specs câble qui gardent le CAN content.
Dernière mise à jour 24 avril 2026
Les quatre gammes MAN, en pratique
Le TGL est le tracteur de livraison léger — 7,5 t à 12 t, empattement court, souvent en flotte urbaine. La plupart des TGL ont une seule batterie et un faisceau auxiliaire 12/24V plus simple. L’espace sur le toit cabine est limité ; les barres LED compactes (36–50 cm) et les gyrophares fins gagnent ici.
Le TGM couvre 12 à 26 t et vit en distribution. Sortie alternateur plus grande, plus d’espace toit, et presque chaque TGM sort d’usine avec un vrai faisceau auxiliaire 24V. C’est le sweet spot pour double phare longue portée plus rampe d’avertissement ambre.

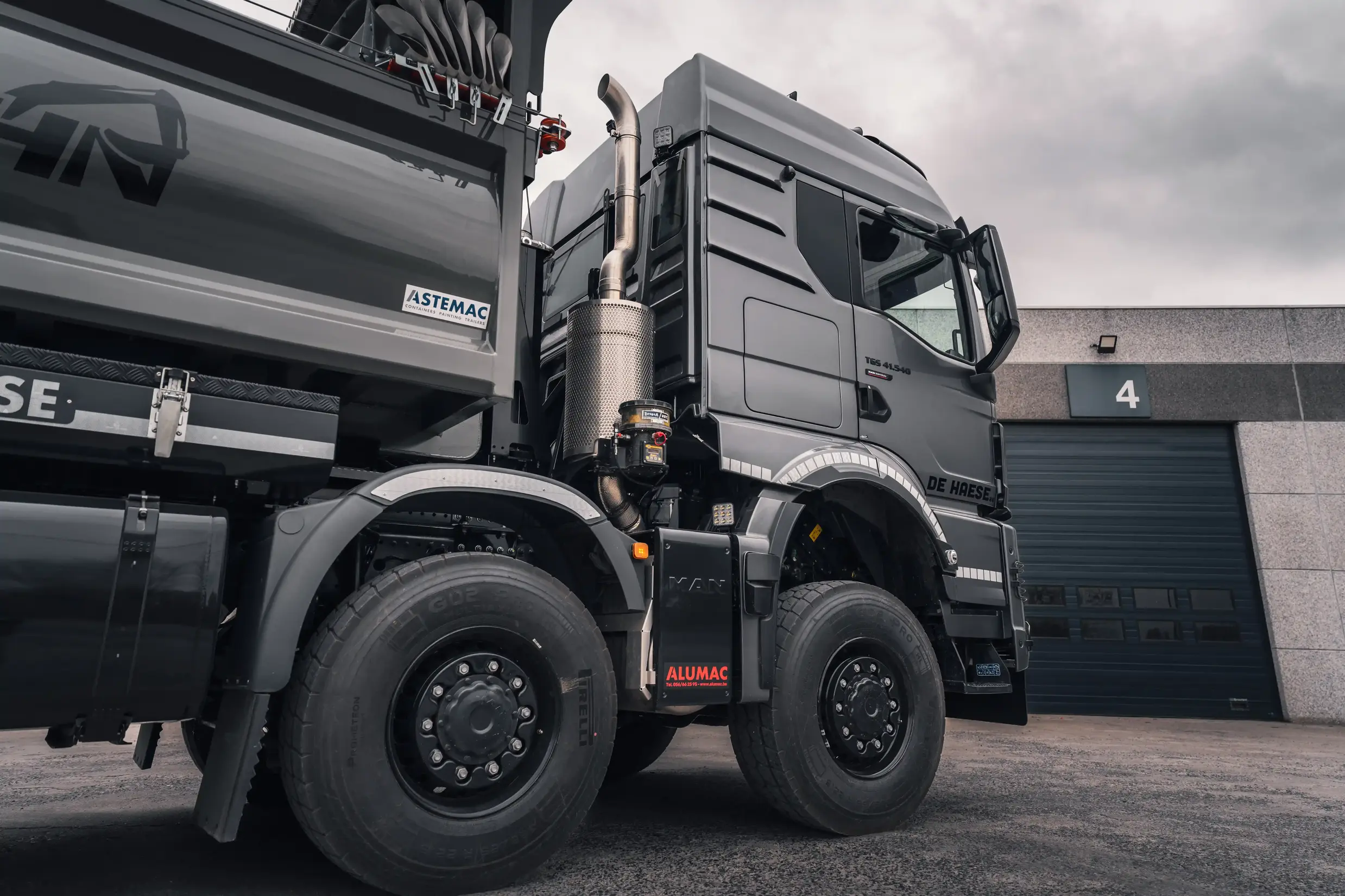

Le TGS est la plateforme construction et professionnelle. Châssis 3 et 4 essieux, bennes, malaxeurs, transport lourd. Ces châssis vibrent plus que les longues distances, ce qui compte pour le choix de feu — cherchez IP69K et « testé vibration MIL-STD-810G » sur la fiche, sinon attendez-vous à des soudures filament-LED qui craquent en 18 mois.
Le TGX est le tracteur longue distance. L’aérodynamique compte ; les barres couleur carrosserie et feux de gabarit affleurants se vendent bien parce que les ajouts plat-pont font plus monter la conso qu’on ne le penserait.
Que vérifier avant de monter
Trois pièges électriques reviennent plus que les autres sur les plateformes MAN.
D’abord, le bus CAN. À partir du millésime 2018, les MAN surveillent le circuit feu arrière et lancent un avertissement tableau de bord s’ils voient un profil de courant incompatible avec un filament. Les feux arrière LED avec résistances CAN intégrées évitent cela — les feux arrière LED bon marché sans cela déclencheront un voyant à chaque marche arrière.
Ensuite, la spec load-dump. Le bloc fusibles auxiliaire MAN peut monter à 60V pendant 400ms lors d’un load-dump (déconnexion batterie pendant que l’alternateur charge). Les feux notés seulement à 32V lâchent — souvent spectaculairement. Le test ECE R10 sur un feu correctement certifié couvre cela ; la spec OEM va plus loin. Si un produit revendique « qualité automobile » sans tampon R10, passez votre chemin.
Troisièmement, le groupe de fusibles. Le faisceau auxiliaire MAN n’est PAS un endroit propre pour un gyrophare. Montez les feux d’avertissement sur le fusible auxiliaire haute intensité dédié (en général F27–F32 sur TGS/TGX) ; évitez le fusible accessoire qui alimente aussi le contrôleur ventilation cabine.
Options de fixation que les MAN supportent réellement
Les rails de toit usine d’un TGS ou TGX acceptent à la fois les gyrophares à perche DIN et à fixation plate boulons sans percer la coque. Pour les barres LED, l’option pare-buffles d’un TGS a quatre points de fixation usine M10 pré-taraudés à 320 mm d’entraxe — presque chaque barre LED 22 pouces de notre catalogue correspond à ce motif d’origine.
Pour un TGL ou TGM en flotte urbaine, le motif préféré est une barre bas profil couleur carrosserie derrière l’essuie-glace pare-brise, alimentée par le joint caoutchouc existant. Pas de perçage, pas de joints à étanchéifier, et ça passe la WVTA européenne parce que le feu est derrière un panneau usine.
Câbles, connecteurs et un avertissement
Les faisceaux MAN tournent sur connecteurs Deutsch DTM sur le châssis et SuperSeal 1.5 pour les ramifications. Monter un feu après-vente avec une queue de fil nu signifie souder ou sertir dans l’un de ces connecteurs — faites-le avec un embout butée thermo correctement noté et pas avec des scotch-locks, parce qu’un scotch-lock corrodé sur un TGX à 110 km/h vous donnera un avertissement tableau de bord intermittent qui se lit comme un défaut alternateur.
Des T-adaptateurs usine existent pour certaines ramifications (le faisceau feu de gabarit arrière d’un TGS est un bon exemple) ; utilisez-les quand disponibles.
Un travail de câblage bien fait en atelier prend 20 minutes par feu. Mal fait sous la pluie au dépôt, ça prend une demi-après-midi à tracer. Nous expédions chaque gyrophare avec un pigtail Deutsch pré-monté pour cette raison.
Une note sur le travail de nuit
La plupart des poses se font en atelier chauffé, en plein jour, avec un thé à portée de main. Certaines pas — une benne qui rentre dans une enceinte au bout d’une journée de 14 heures, un feu de gabarit éteint, et un mécanicien à la lampe frontale qui essaie de la rendre routière avant le départ du matin. Si c’est votre réalité, achetez le meilleur connecteur, payez le meilleur joint, et gardez un feu de rechange de chaque classe en cabine. Les réparations de nuit coûtent trois fois plus cher qu’un créneau atelier le lendemain.
