Guide technique
Câblage de l’éclairage LED sur véhicules utilitaires 24V.
Un feu n’est conforme que si son câblage l’est aussi. Ce guide couvre le dimensionnement des câbles, le choix des fusibles, le routage de la masse, et les trois erreurs qui représentent environ 80% des appels d’assistance après-vente que nous voyons : alimentations sous-dimensionnées, partage de fusible avec le mauvais système, et masse au mauvais point de châssis.
Dernière mise à jour 24 avril 2026
Dimensionnement du câble — la règle qui compte
Le câble sous-dimensionné est la cause numéro un de panne d’un feu après-vente. Un feu qui consomme 3A en 24V s’allume parfaitement à travers un câble 1 mm² — pendant les six premiers mois. Puis le câble chauffe, l’isolation vieillit, la tension chute en bout de ligne, et l’étage driver du feu se retrouve en sous-courant.
Règle de dimensionnement pour les ramifications auxiliaires 24V :
- **Charge ≤ 2A** : 1 mm² minimum - **2 – 5A** : 1,5 mm² minimum - **5 – 10A** : 2,5 mm² minimum - **10 – 15A** : 4 mm² minimum - **Au-delà de 15A** : passez à 6 mm² et montez un relais plutôt que de faire passer le courant complet par l’interrupteur
Toutes les sections sont pour des longueurs jusqu’à 6 m. Au-delà, montez d’une section tous les 5 m supplémentaires.
Fusibles — un par circuit, une valeur en dessous
Chaque charge auxiliaire a besoin de son propre fusible. Un fusible 20A partagé alimentant quatre feux séparés est un incendie en attente — si un feu court-circuite en interne, les trois autres sautent avec.
Règle de calibre : choisissez la valeur standard immédiatement supérieure au courant de régime établi. Pour une charge de 5A, montez un fusible 7,5A. Pour 10A, un 15A. Ne dimensionnez jamais le fusible au max du câble ; dimensionnez-le à la charge.
Les boîtes à fusibles auxiliaires intégrées aux camions modernes (MAN, DAF, Scania, Iveco — voir les guides par marque) ont des positions pré-calibrées. Utilisez le calibre correspondant. Sur les camions plus anciens sans boîte auxiliaire, montez un porte-fusible étanche en ligne dans les 30 cm du + batterie.
Chaque centimètre de câble non fusiblé entre la batterie et le premier fusible est un incendie potentiel si le câble s’use. 30 cm est le standard ; ne tirez pas au-delà.
Routage de masse — l’erreur qui cause les défauts CAN
Le retour de masse d’un feu auxiliaire transporte le même courant que son alimentation positive. Mettre un feu à la masse sur le panneau de carrosserie le plus proche (paroi cabine, boulon de support) semble simple, mais cela fait passer des impulsions fortes sur des panneaux qui transportent aussi des signaux CAN véhicule sensibles.

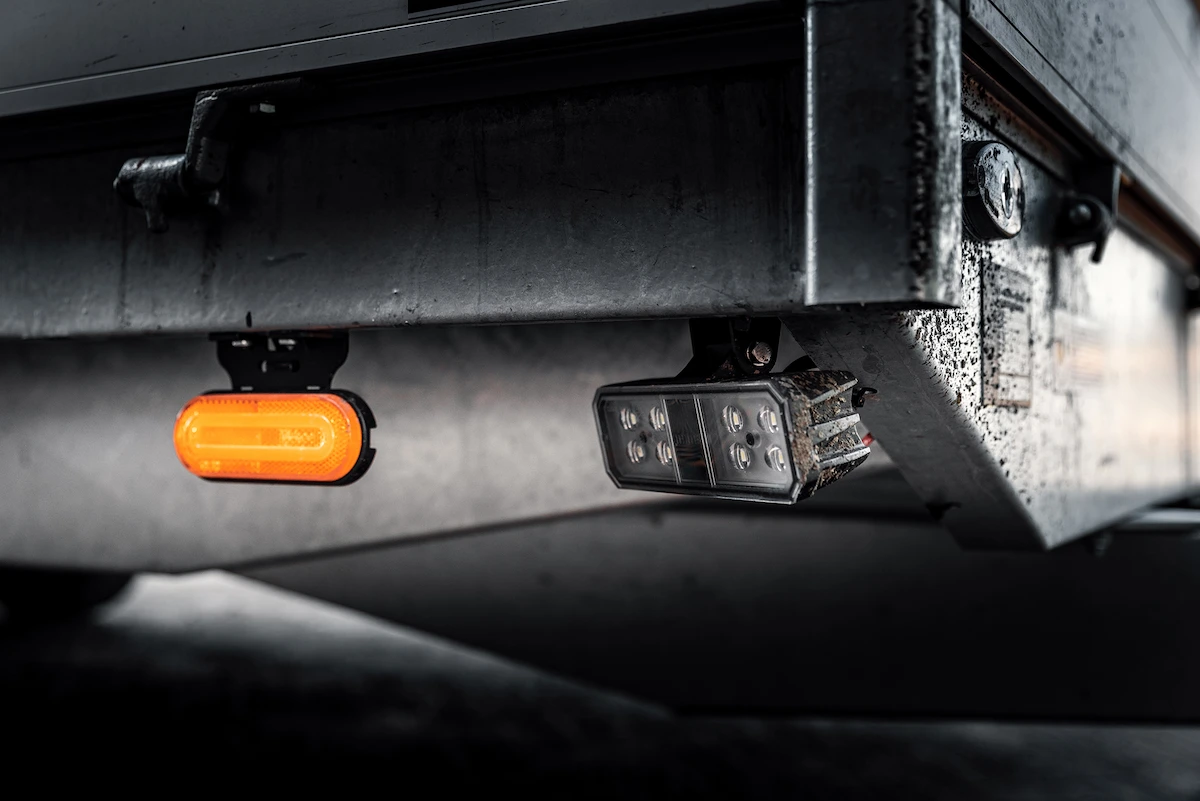

Le bon point de masse est la masse châssis principale du véhicule — généralement un goujon dédié près de la batterie ou à côté du compartiment moteur. Pour les feux montés sur la remorque, ramenez la masse au goujon de masse principal de la remorque, pas à un boulon de châssis aléatoire.
Symptôme courant d’une mauvaise masse : le feu fonctionne, mais le tableau de bord lance des avertissements intermittents « défaut feux remorque » ou « timeout CAN ». Le remède est de tirer une masse dédiée 2,5 mm² jusqu’au châssis, pas une amélioration du feu lui-même.
Connecteurs — étanchéifiez ou abstenez-vous
Chaque sertissage et épissure est un futur point de panne. Dans l’environnement humide/salin d’un véhicule utilitaire, un raccord exposé tient deux hivers.
Trois méthodes de raccord acceptables :
1. **Soudé et thermo-rétractable** — fiable, lent à installer, nécessite un pistolet à air chaud 2. **Serti avec gaine thermo collante avec embout butée** — rapide, fiable, un seul outil 3. **Paire de connecteurs étanches** (Deutsch DTM, AMP SuperSeal 1.5) — coûteux, totalement réparable sur le terrain
PAS acceptable : scotch-locks, T-taps, sertis nus sans gaine thermo, ruban électrique. Ceux-ci tombent en panne dans l’année sur tout véhicule sous la pluie.

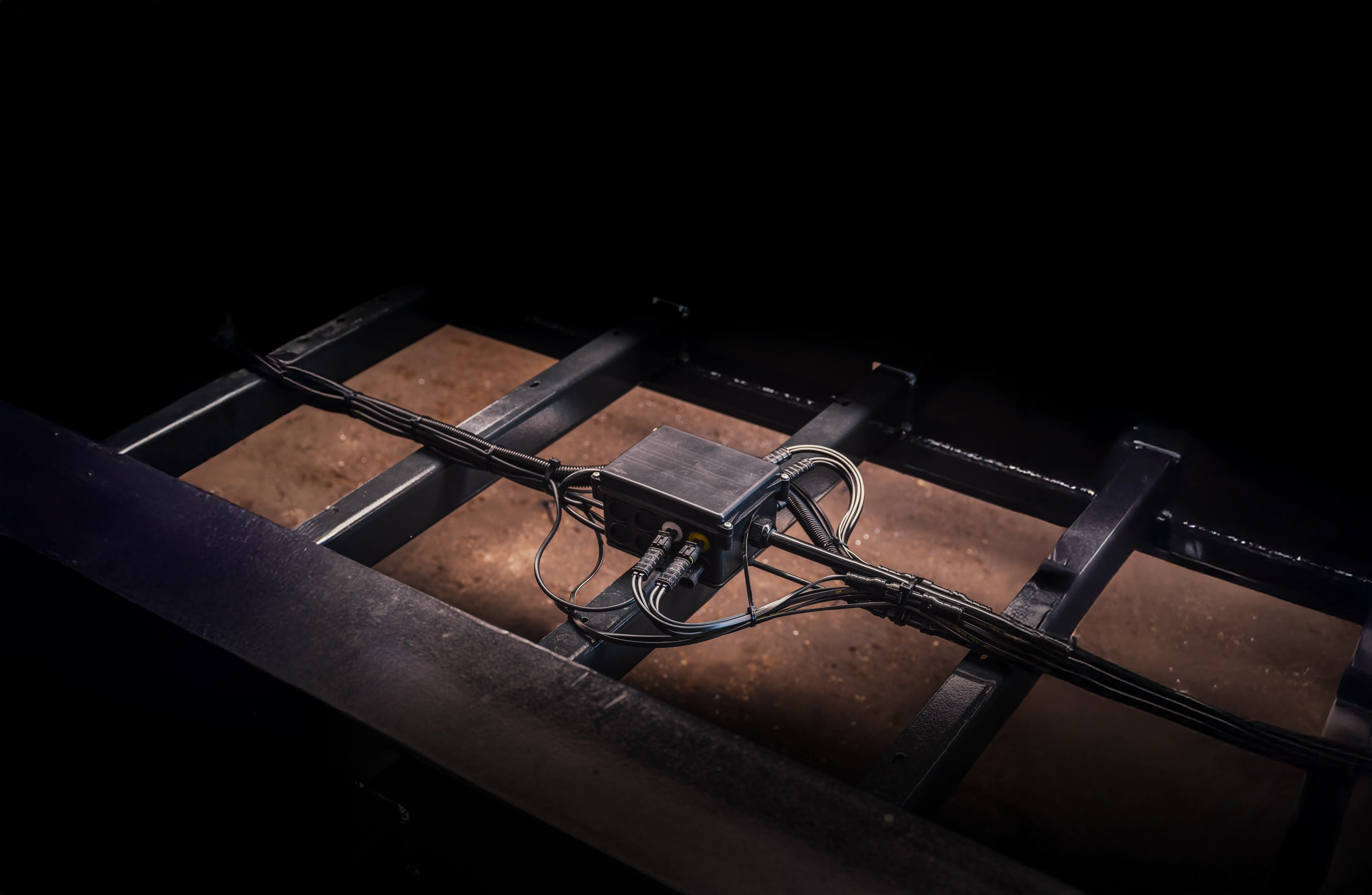

Nous pré-montons le connecteur de remorque et le pigtail sur chaque gyrophare expédié. Ce n’est pas marketing — c’est parce qu’un sertissage atelier sur un banc sec dure plus longtemps qu’un sertissage fait au sol d’un dépôt en novembre.
La question du relais
Les petits feux (jusqu’à 5A) peuvent fonctionner directement depuis une alimentation + après-contact. Les feux plus grands (au-delà de 5A) doivent passer par un relais — l’interrupteur commande la bobine du relais, le relais commande le feu.
Raisons : (1) les interrupteurs de tableau de bord sont typiquement calibrés à 2–5A, pas plus. Une charge directe 10A les fait griller. (2) un relais isole l’appel de courant du feu du circuit après-contact, ce qui compte pour les véhicules à électronique sensible. (3) les relais sont remplaçables sur le terrain ; les interrupteurs grillés dans un tableau de bord ne le sont pas.
Un relais SPDT 40A avec connecteur de bobine 2 broches est le standard. Montez-le dans la cabine où chaleur et humidité sont moindres que sous le capot.
